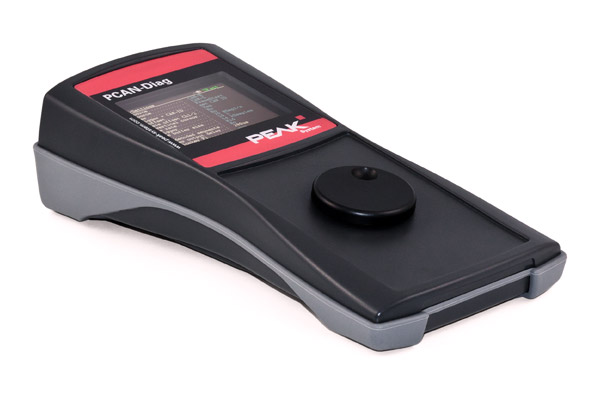

PCAN-Diag 2; CAN bit hızının tespiti, veri yolu(bus) yükü ölçümü ve sonlandırma ölçümü gibi bir CAN veri yolunun araştırılmasına olanak tanıyan geniş bir işlev yelpazesine sahip bir el teşhis birimidir. CAN mesajlarını almanın yanı sıra, tek tek mesajları veya bunların tüm dizilerini iletebilir. Ek olarak, dahili memory kartı CAN trafiğinin izlenmesine ve tekrardan oynatılmasına izin verir.
Entegre iki kanallı osiloskop, CAN sinyallerinin görselleştirilmesini sağlar. Tek CAN kimlikleri ve çeşitli olaylar triggers olarak kullanılabilir. CAN çerçevelerinin kodu, örneğin çerçevedeki hataları algılamak için analog sinyalden çözülür.
Gelen CAN mesajları, net ve kolay tahsis için semboller olarak görüntülenebilir. Bu ürünle birlikte verilen PCAN-Symbol Editor yazılımı, bu özellik için gereken Symbol dosyalarının uygun şekilde oluşturulmasını sağlar.
Kullanıcı, bir itmeli kadran kullanarak bireysel teşhis fonksiyonlarını seçer ve çalıştırır. Yüksek hızlı CAN'a alternatif olarak, düşük hızlı veya Tek kablolu CAN'a bağlanmak için istek üzerine CAN alıcı-verici modülleri de mevcuttur.
İÇERİK;
PCAN-Diag 2 in plastic casing. Delivered in shockproof plastic box
Configuration software PCAN-Diag Editor for Windows® 10, 8.1 (32/64-bit)
PCAN-Symbol Editor for Windows®
Conversion software PEAK-Converter for Windows® 10, 8.1 (32/64-bit)
Batteries (4 x 1.5 V AA)
Micro USB connector cable
Power supply unit with changeable plugs for Euro, U.S., and UK
Manual in PDF format
Printed quick start guide
Note: In addition to the PCAN-Diag for the diagnosis of CAN buses, there are also models for CANopen and DeviceNet. If you are interested and for more information, please contact with us.
